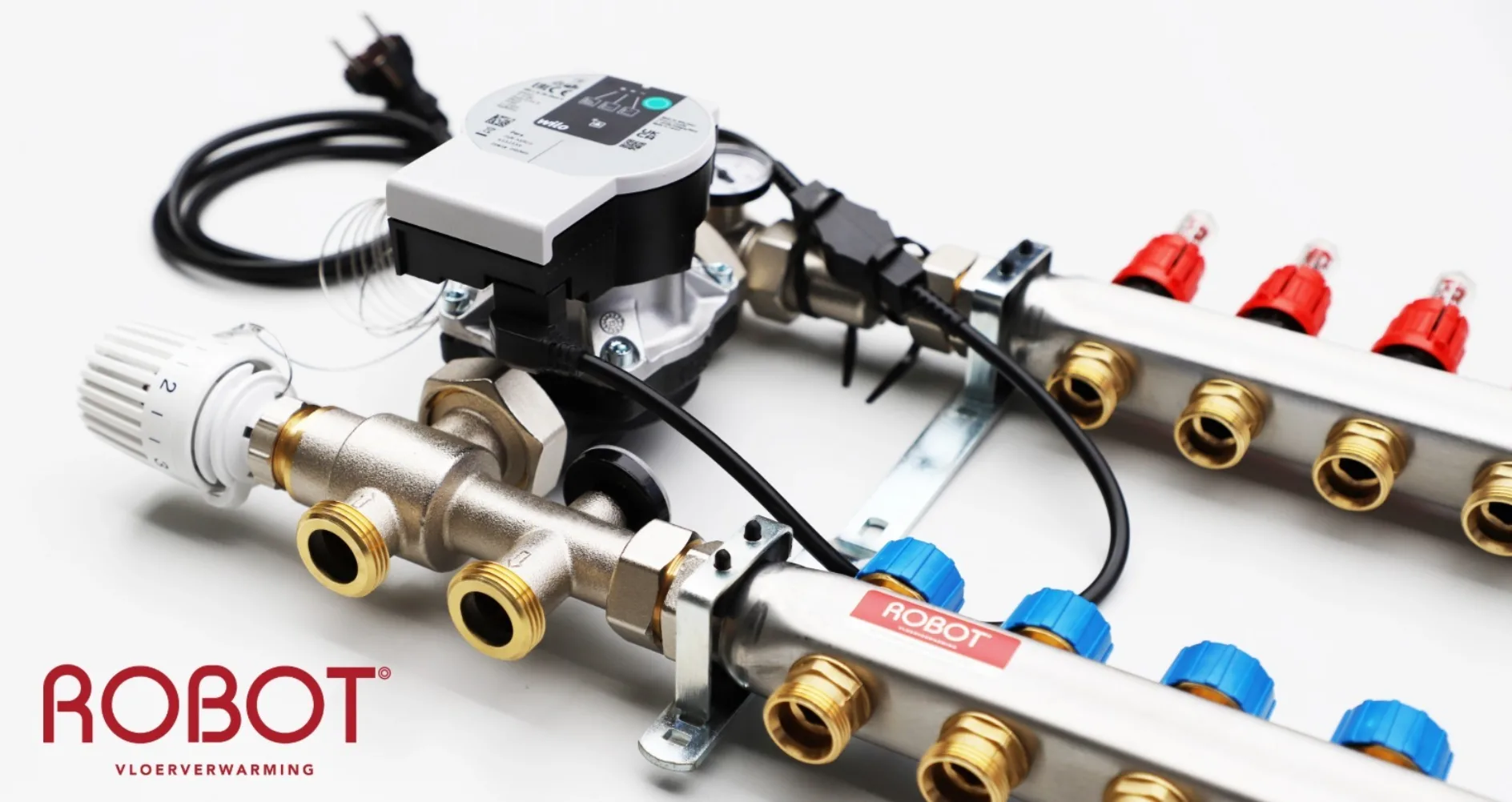

Waterzijdig inregelen van een stalen pompverdeler
Een goed functionerend vloerverwarmingssysteem begint bij een correcte waterzijdige inregeling. In de praktijk ziet ROBOT Vloerverwarming dat veel comfort- en rendementsklachten terug te leiden zijn naar een systeem dat hydraulisch niet in balans is. Met de stalen pompverdelers van ROBOT Vloerverwarming is dit eenvoudig en reproduceerbaar in te regelen. In dit artikel legt ROBOT Vloerverwarming stap voor stap uit hoe u een stalen pompverdeler correct balanceert volgens de principes van EN 1264.
Waarom waterzijdig inregelen?
In een vloerverwarmingssysteem met meerdere groepen kiest water altijd de weg van de minste weerstand. Zonder inregeling zal de kortste groep daardoor te veel debiet ontvangen, terwijl de langste groep juist te weinig flow krijgt.
Dit veroorzaakt ongelijke vloertemperaturen, comfortklachten in de ruimte, een slechtere warmteafgifte, onnodig energieverbruik en onrustig pomp- of stromingsgeluid.
Door waterzijdig in te regelen wordt de hydraulische weerstand van alle groepen onderling gelijk gemaakt. Hierdoor ontvangt iedere groep exact het debiet dat nodig is voor een gelijkmatige warmteverdeling.
Het hydraulisch nulpunt
De langste groep in het systeem heeft altijd de hoogste stromingsweerstand. Deze groep vormt daarom de referentie van het systeem: het hydraulisch nulpunt.
Bij een ROBOT stalen pompverdeler geldt:
- De langste groep wordt altijd ingesteld op stand 8
- Stand 8 correspondeert met een Kv-waarde van 0,78 m³/h
- Alle overige groepen worden relatief geknepen ten opzichte van deze referentie
Belangrijk hierbij is het onderscheid tussen twee verschillende Kv-waarden van de verdeler. De Kv-waarde geeft de doorlaatcapaciteit van het ventiel weer bij een bepaalde ingestelde stand, terwijl de Kvs-waarde de maximale doorlaatcapaciteit van het volledig geopende ventiel aangeeft.
In het volledige artikel laat ROBOT Vloerverwarming stap voor stap zien hoe u de juiste Kv-instellingen bepaalt, inclusief praktijkvoorbeeld, berekeningen en een handig stappenplan voor inbedrijfstelling volgens EN 1264.
