Vertilina Hybrid: verticale convector voor verwarmen en niet-condenserend koelen

Verticale convector combineert verwarmen en niet-condenserend koelen bij lage watertemperaturen, in slechts 41 centimeter breedte.

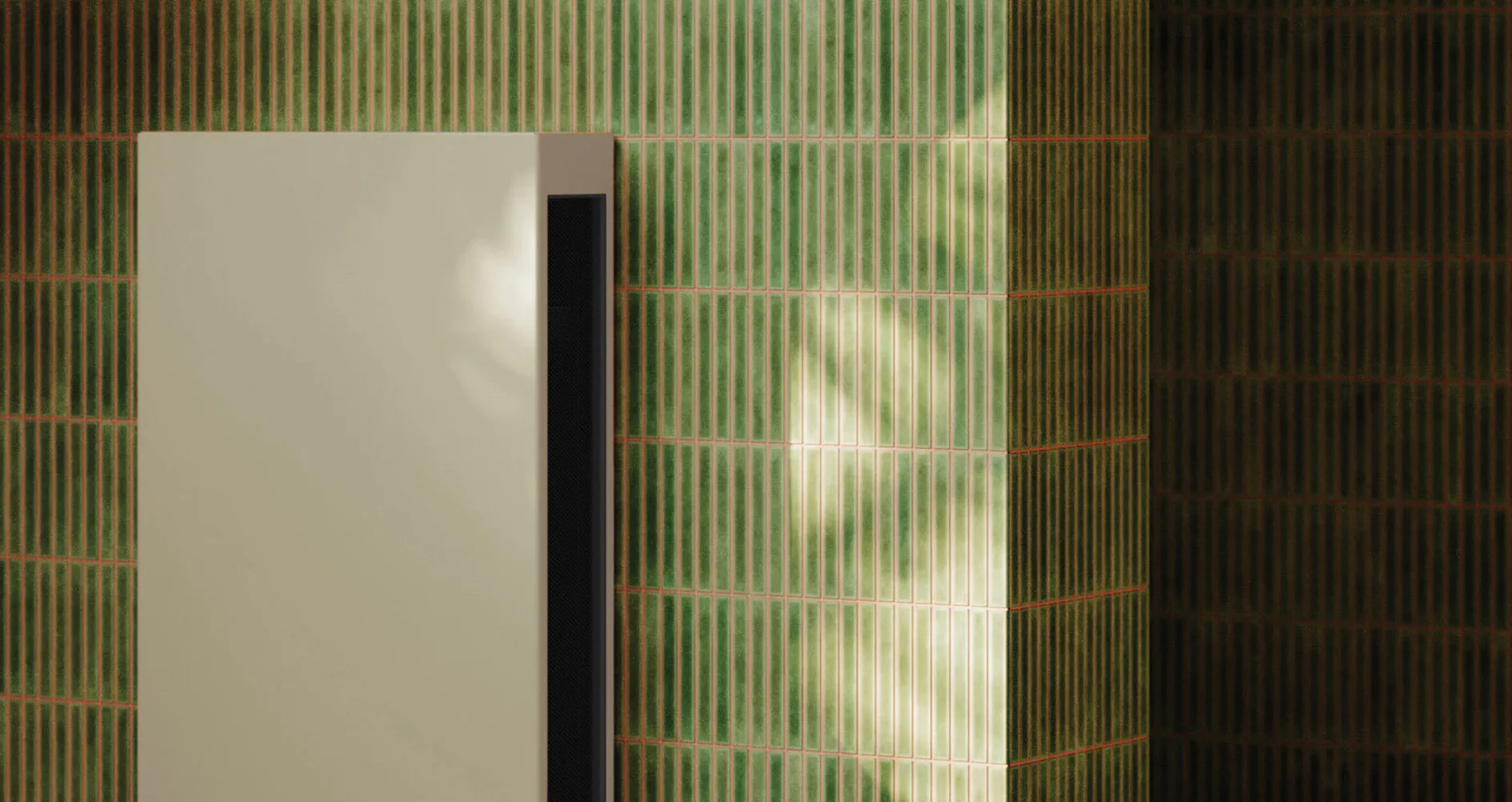

Met Vertilina Hybrid levert Jaga een verticale convector voor lagetemperatuursystemen waarin verwarmen en koelen samenkomen in één watergedragen toestel. Met een breedte van 41 cm levert de Vertilina Hybrid het hoogste vermogen binnen de categorie verticale lagetemperatuurconvectoren. Dat maakt het toestel geschikt voor smalle wanden, bijvoorbeeld naast of tussen glaspartijen.

Low-H2O: weinig water, snelle respons

De basis is de Low-H2O warmtewisselaar van koper en aluminium. Deze bevat tot 90% minder water dan een traditionele paneelradiator en heeft daardoor nauwelijks thermische traagheid. De warmte gaat direct de ruimte in en de afgifte stopt ook direct zodra de warmtevraag wegvalt, bijvoorbeeld bij zoninstraling of kookwarmte. Onderzoek van Kiwa Technology laat zien dat Low-H2O toestellen 9 tot 16% minder energie verbruiken dan paneelradiatoren. Ten opzichte van vloerverwarming zijn ze minstens 5% zuiniger. Op de warmtewisselaar geeft Jaga 30 jaar garantie.

Vermogen bij lage aanvoertemperatuur

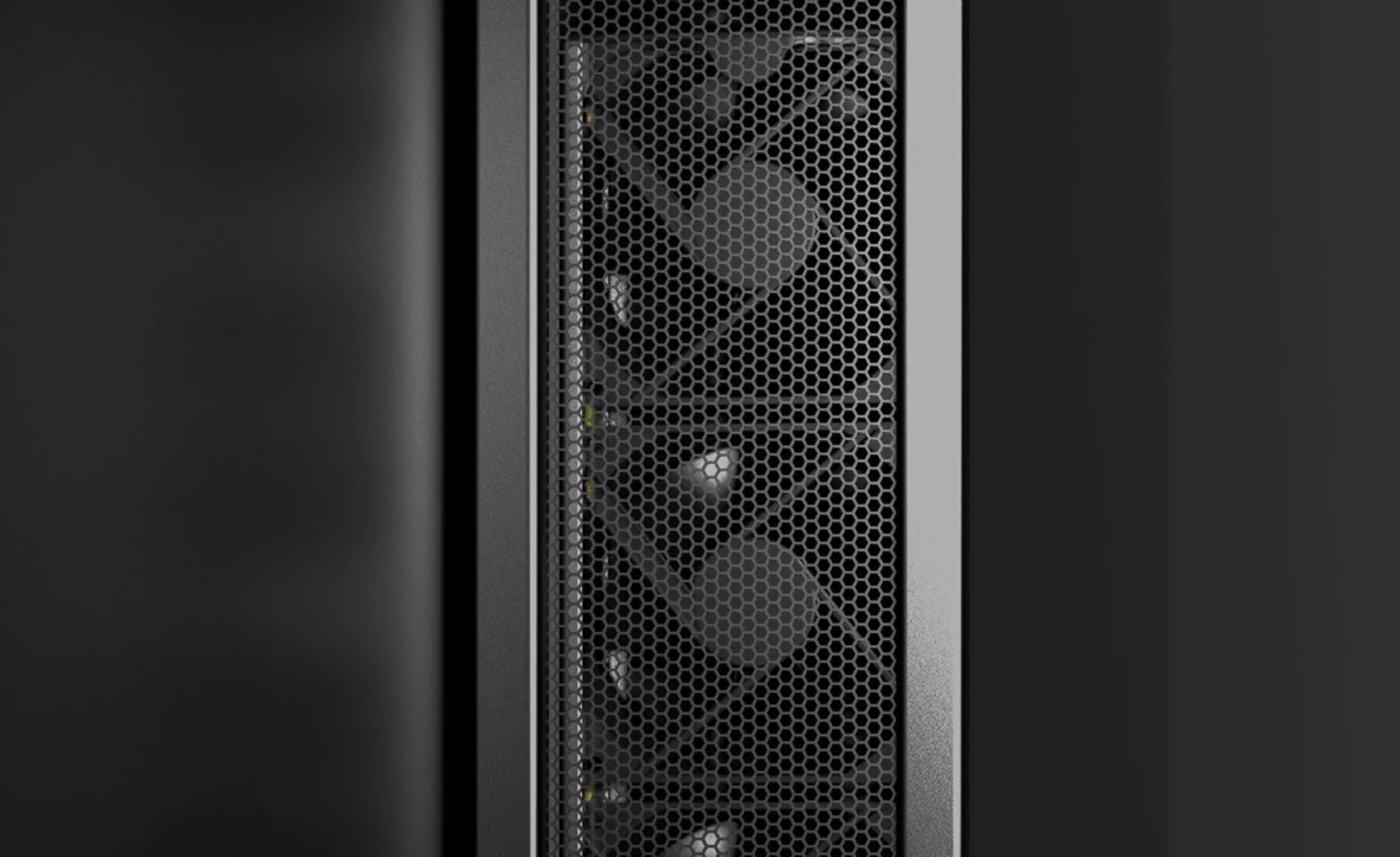

Voor warmtepompen is een lage aanvoertemperatuur bepalend voor het rendement. Volgens onderzoek van Fraunhofer ISE verhoogt elke Kelvin lagere cv-temperatuur de SPF met 0,10 tot 0,13. Low-H2O is ontworpen voor watertemperaturen van 35 tot 45 °C. Het Dynamic Boost Hybrid-systeem (DBH) voegt daar stille EC-ventilatoren aan toe, waardoor bij lage watertemperaturen meer vermogen beschikbaar is zonder dat het toestel groter wordt. Het maximale vermogen van de Vertilina Hybrid bedraagt 1.232 W bij verwarmen (35/30/20 °C) en 773 W bij koelen (16/18/27 °C).

Koelen zonder condensvorming

De Vertilina Hybrid koelt niet-condenserend: er ontstaat geen condens, dus een condensafvoer is niet nodig. De lucht stroomt lateraal in één richting door het toestel, wat zorgt voor een gecontroleerde luchtstroom en een laag geluidsniveau. Bij de bestelling wordt gekozen voor links- of rechtszijdige aanzuiging en uitblaas, afgestemd op de plaatsing.

Regeling

Voor de aansturing zijn Jaga ACO (D09), TPT (D01)en BMS (D03) beschikbaar. Met ACO schakelt het systeem automatisch tussen verwarmen en koelen. Met BMS is integratie in gebouwbeheersystemen mogelijk.

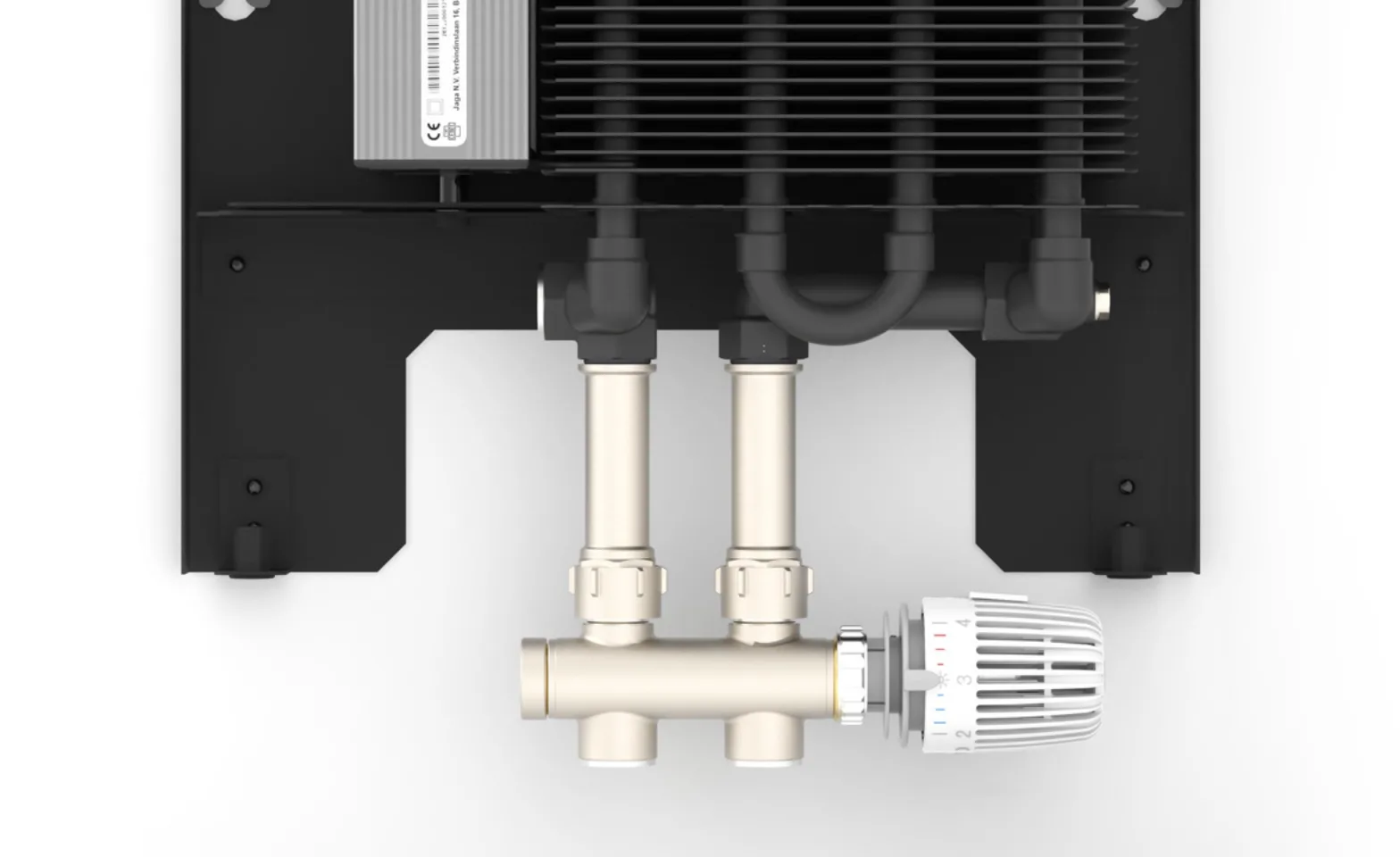

Multi H-ventiel: één ventiel voor elke aansluiting

Het universele Multi H-ventiel combineert wand- en vloeraansluitingen, links- of rechtszijdige aanleg en één- of tweepijpssystemen in één oplossing. De installateur hoeft daardoor niet per situatie een ander ventiel of andere aansluitset te kiezen, wat de voorbereiding vereenvoudigt en het aantal onderdelen en handelingen beperkt. Het retourventiel is standaard links voorgemonteerd en heeft een geïntegreerde aftapfunctie: het toestel kan worden geleegd terwijl het van het systeem afgesloten blijft. Dat is praktisch bij onderhoud. Samen met het lage gewicht van de convector zorgt dit voor een snelle montage.

Toepassing

De Vertilina Hybrid werkt het meest efficiënt in combinatie met een warmtepomp, maar is voor uitsluitend verwarmen ook te koppelen aan een HR-ketel. Het toestel is leverbaar in elf hoogtes van 90 tot 290 cm en heeft slechts 15 cm vrije ruimte aan weerszijden nodig. Het is inzetbaar in eengezinswoningen, appartementen en projectmatige bouw. Standaard is de convector verkrijgbaar in verkeerswit, zandgrijs en gebroken zwart, aanvullend zijn alle Jaga designkleuren mogelijk.
