Met CoxHYBRID® PP CLV toekomstbestendig renoveren

Met het CoxHYBRID® rookgasafvoersysteem van Cox Geelen renoveert u snel schachten en oude CLV-systemen in de meerlagenbouw. Innovatief met als voordelen: optimale veiligheid voor bewoners, werkzaamheden met een minimale overlast en een systeem waarbij kosten inzichtelijk en beheersbaar zijn en blijven, ook op de lange termijn. Geen hak- en breekwerk, op alle fronten tijdwinst en kostenbesparing.

Renovatie collectief rookgasafvoersysteem met CoxHYBRID® CLV PP

Met deze innovatieve oplossing kunnen oude schachten of bestaande CLV-systemen in de gestapelde woningbouw snel en eenvoudig gerenoveerd worden, zodat deze geschikt zijn voor het aansluiten van moderne HR cv-ketels. In een corrosiegevoelige omgeving zijn het toegepaste PP en RVS de meest veilige materialen.

Een ander voordeel is dat kunststof zeer licht is van gewicht. Een CoxHYBRID® CLV PP-systeem kan in 1 arbeidsgang geplaatst worden door het stapelen van secties, waarbij er standaard een grote flexibiliteit in etagehoogtes is, zonder zagen of passtukken. Geen condensafvoer ter plekke? Geen probleem, de condens wordt eenvoudig afgevoerd door de rookgasafvoerpijp naar de cv-ketel. Een complete CoxHYBRID® CLV PP-strang bestaat uit slechts enkele onderdelen, te weten een dakdoorvoer, een bovendakse afdekplaat, een aantal repeterende pijpsecties en een bodemsectie.

Hoe werkt het?

Een appartementencomplex heeft meestal een collectief rookgasafvoersysteem met een of meerdere schachten. Renovatie wordt schacht voor schacht uitgevoerd. Elke schacht ("strang") wordt in 1 dag in zijn geheel gerenoveerd. Alle woningen die op zo'n schacht zijn aangesloten, worden voorzien van een nieuwe HR cv-ketel. Aan het eind van de dag zijn alle cv-ketels aangesloten op het CoxHYBRID-systeem en staat de nieuwe schoorsteen op het dak. Strang voor strang wordt het hele gebouw voorzien van nieuwe toestellen.

Aandachtspunten CoxHYBRID® CLV PP:

• Gestapelde woningbouw met verdiepingshoogte van 2,6 m tot 3,1 m.
• Per strang dienen alle VR-ketels tegelijk vervangen te worden door HR-toestellen.
• In de schacht mogen geen verslepingen en/of verjongingen voorkomen.
• Doorsnede van de schacht of pijp. Het CoxHYBRID® CLV PP-systeem (diameter Ø 130 mm of Ø 180 mm) moet in de bestaande schacht passen.

Toepassing

Het CoxHYBRID® CLV PP-systeem is ontworpen voor het renoveren van oude schachten in de gestapelde woningbouw waaraan condenserende HR gasgestookte verwarmingstoestellen (T120) worden aangesloten. Hierbij is geen breekwerk nodig in de woning en bewoners worden maar 1 dag gestoord.

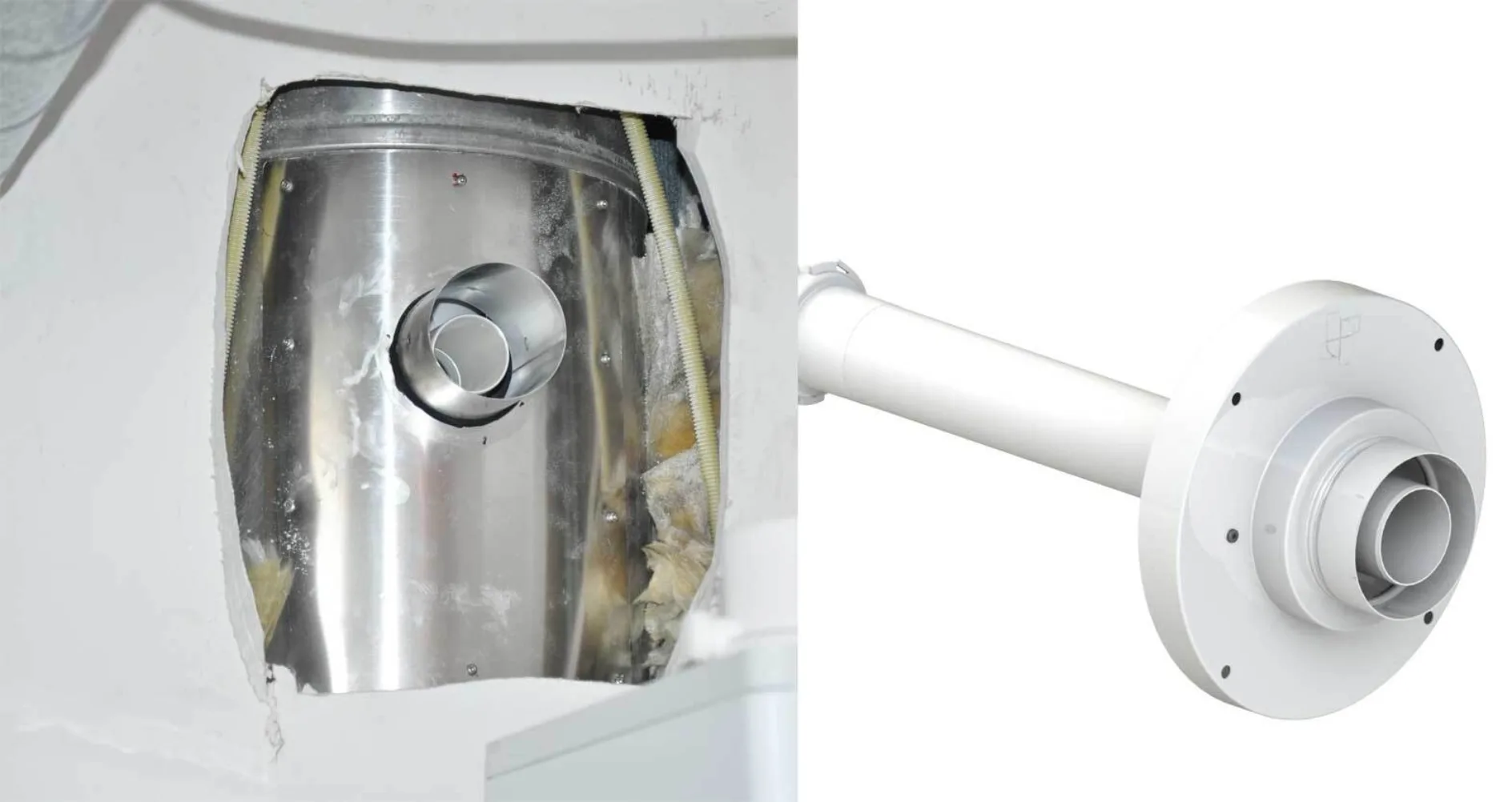

Brandwerende muuraansluitplaat

Door plaatsing van een brandwerende muurplaat over de opening in de schacht wordt de rookgasafvoer en luchttoevoer hersteld tot tenminste dezelfde brandwerendheid eisen als de schachtwand zelf. De brandwerende muuraansluitplaat met geïntegreerde CoxHYBRID®-aansluiting is voorzien van een slimme bajonetsluiting waarmee een trekvaste verbinding gegarandeerd wordt.

Diverse oplossingen met CoxHYBRID®

Diverse oplossingsmogelijkheden zijn beschikbaar met CoxHYBRID®. Neem contact op met Cox Geelen om te onderzoeken welke oplossing het meest geschikt is voor jouw renovatieproject.
