Elektro Lijn I-V600

EURO-INDEX heeft het pakket testinstrumenten voor PV-installaties uitgebreid met de I-V600 van Elektro Lijn. Dit instrument is in staat de I-V-curve te bepalen van PV-modules en strings tot 1.500 V en 40A, conform IEC/EN60891 en IEC/EN62446-1. De I-V600 is toepasbaar bij zowel enkelzijdige als tweezijdige (bifaciale) zonnepanelen.

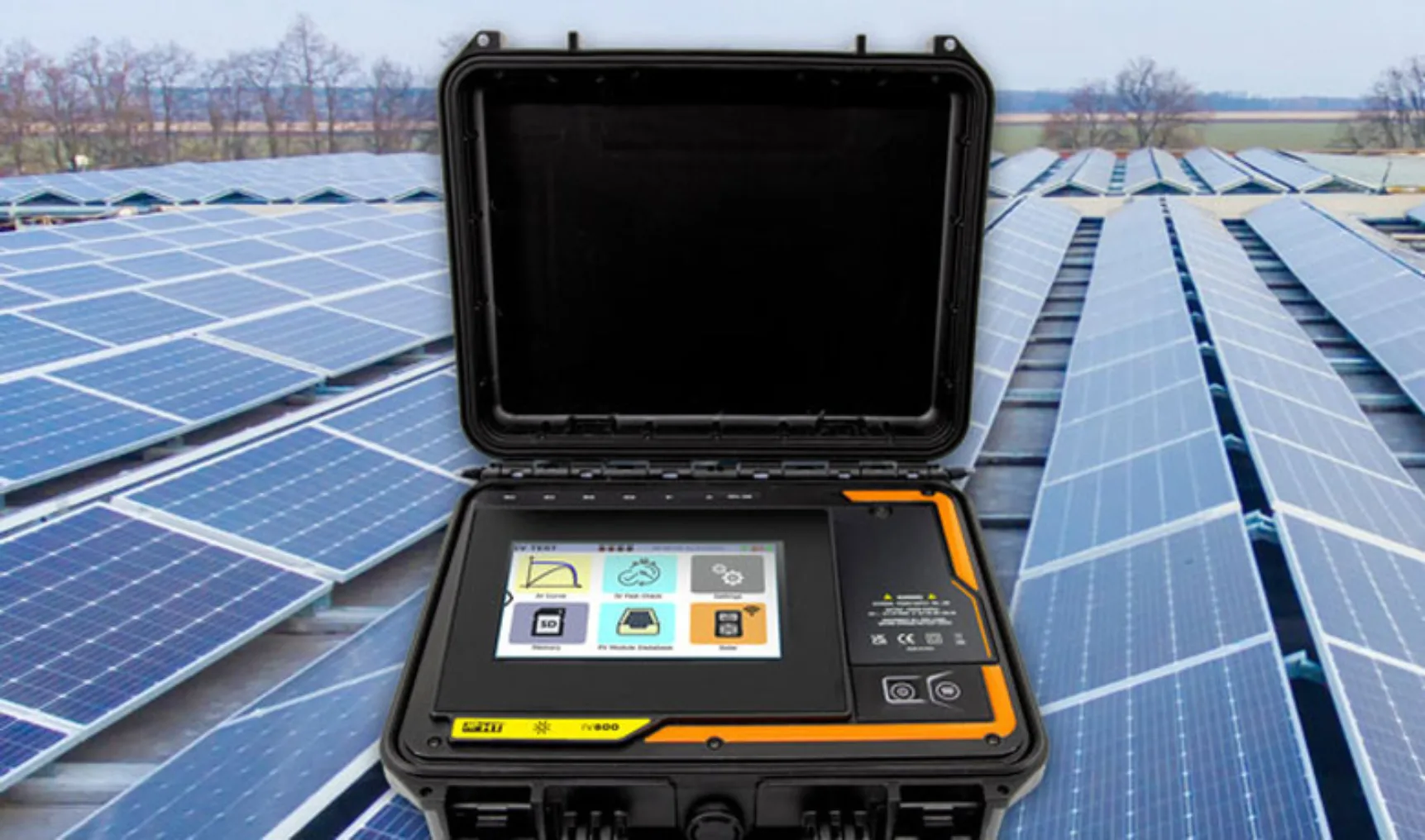

De behuizing van het instrument bestaat uit een zeer robuuste draagkoffer. Onder het deksel bevindt zich een groot kleurendisplay met omkeerfunctie, waarmee het toestel goed is af te lezen, zelfs als het ondersteboven aan een modulerail hangt. De bijgeleverde datalogger/afstandsunit, referentiecel en temperatuursonde maken het mogelijk om de temperatuur en instraling te meten bij de zonnepanelen. De afstandsunit beschikt over draadloze communicatie tot 100 m (in het veld) en een logfunctie voor het geval draadloze communicatie negatief wordt beïnvloed door obstakels, zoals betonnen constructies. Op deze wijze is het altijd mogelijk om een I-V-curve te bepalen, ongeacht de omgeving waar de installatie zich bevindt.

De I-V600 meet spanning, stroom, vermogen en berekent het I-V-curvediagram onder bedrijfscondities en standaardcondities (STC), in overeenstemming met IEC/EN60891.

De STC-waarden worden vergeleken met de nominale waarden met een OK/NO resultaat. De testresultaten worden opgeslagen op een Micro-SD card en vervolgens via WiFi naar een PC gecommuniceerd, voor analyse en meetrapportage met de bijgeleverde software.
