Vroeg samen aan tafel voor optimale finetuning

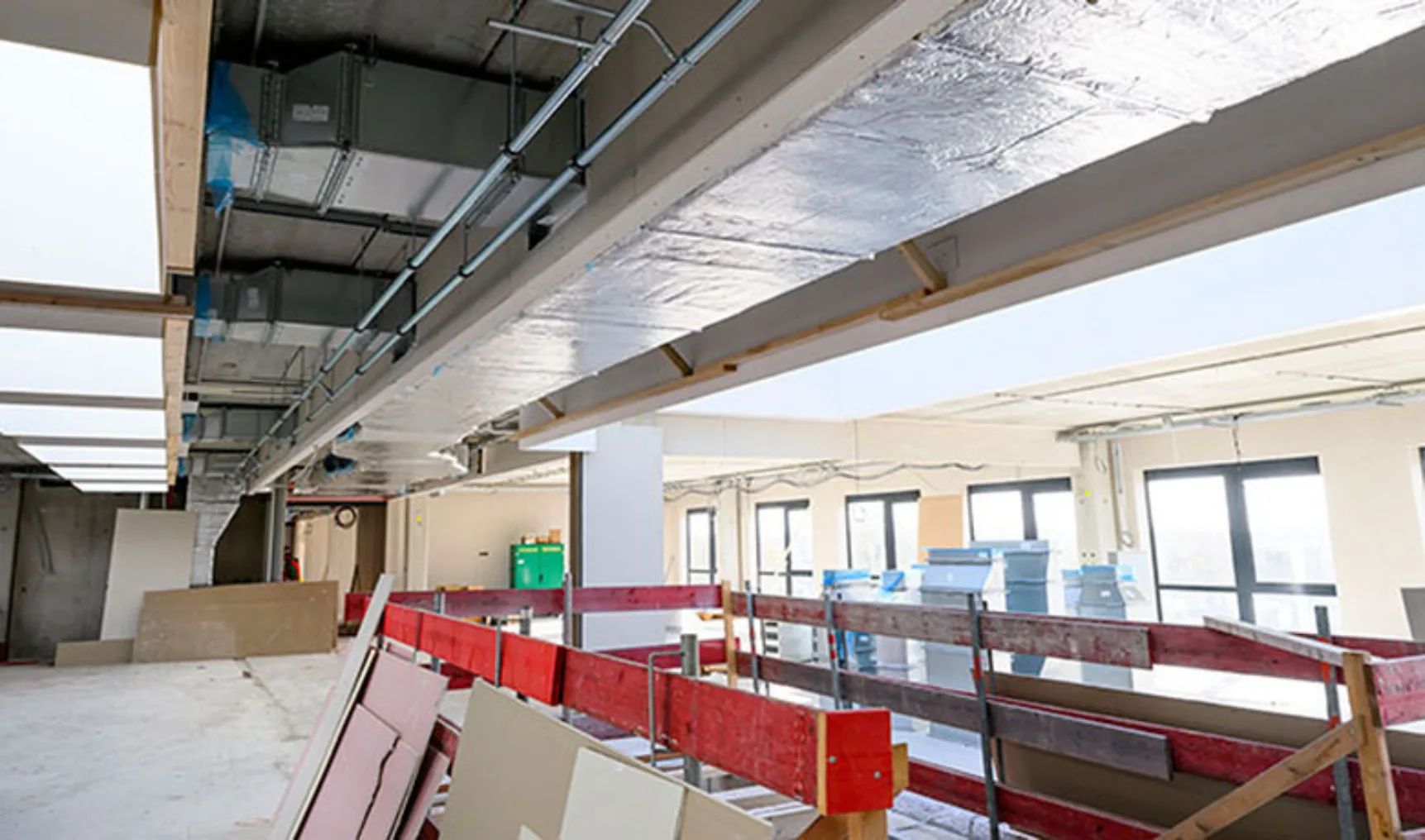

Nijburg Klimaattechniek levert voor de nieuwbouw van vakonderwijs Firda, dat in het nieuwe Cambuur stadion in Leeuwarden zit, alle luchtkanalen en appendages. Het gaat onder meer om brandkleppen, variabele volumeregelaars, luchtslangen, constant volumeregelaars, dempers, roosters en luchtverdeelslangen. Kortom alles wat nodig is voor de luchtbehandelingsinstallaties in het gebouw.

Firda komt in een groot, lang gebouw te zitten met grote oppervlakten aan de zuidzijde van het voetbalstadion. „Er zijn 13 schachten waardoor lucht naar alle vier verdiepingen getransporteerd moet worden”, vertelt Jasper Niehof, engineer bij Nijburg. „De luchtverdeelslangen blazen de lucht in de lokalen. De variabele volumeregelaars zijn vraaggestuurd en worden geregeld op basis van CO2 en temperatuur.

„De nieuwbouw van Firda bestaat uit 210 vertrekken. Dat geeft indrukwekkende installatiegegevens.”

Er wordt ook gebruikgemaakt van naverwarmers. De nieuwbouw van Firda bestaat uit 210 vertrekken. Dat geeft indrukwekkende installatiegegevens. In totaal zijn er 2685 m² aan luchtkanalen nodig en 1285 m¹ spiralobuis, 107 regelkleppen, 382 flexibele slangen en 3000 m² isolatie. Verder zijn er 157 variabele volumeregelaars, 22 constant volumeregelaars, 83 brandkleppen, 273 geluiddempers, 348 roosters en rozetten, 147 naverwarmers en 488 m¹ luchtverdeelslang gebruikt. „De luchtbehandelingskasten worden door ons geleverd”, zegt Bauke Bouwstra, projectleider Pranger-Rosier Installaties. „In het gebouw komen vier luchtbehandelingskasten die variëren van 14.000 tot 22.000 kuub per uur. Dit geeft de grootte van de nieuwbouw aan. En dit is alleen voor Firda. Cambuur staat hier los van.”

Samenwerking Firda en Cambuur

„We verzorgen veel werk voor ROC Friese Poort, nu Firda”, laat Bouwstra weten. „Hier gaat het om een samenwerking tussen Cambuur en Firda. De school voor vakonderwijs heeft er ruimte om te bouwen op een in het oog springende locatie. Het is een mooie locatie met praktijk- en theorielokalen. De nieuwbouw van Firda is ongeveer 150 meter lang en bestaat uit vier bouwlagen met klaslokalen en praktijklokalen. Hoofdaannemer Van Wijnen is onze opdrachtgever.” Met de combinatie van het voetbalstadion en leslokalen biedt Firda leerlingen de mogelijkheid van leren in de praktijk. Het vakonderwijs gaat praktisch samenwerken met SC Cambuur. Op deze manier bieden ze samen een unieke leer-werkomgeving voor verschillende opleidingen aan. De studenten gaan ingezet worden bij onder andere beveiliging en horeca. Gezamenlijk gaan ze gebruik maken van faciliteiten zoals de meldkamer en publieke ruimtes. Zo leren de studenten echt in de praktijk. Er worden ook maatschappelijke initiatieven opgezet waarbij de leerervaring van studenten en maatschappelijke doelen worden geïntegreerd.

Finetuning

„We zijn betrokken geweest bij het ontwerp van de luchtbehandelingsinstallatie die uitgewerkt is in Revit”, vertelt Niehof. „Dit hebben we gedaan aan de hand van tekeningen van de adviseur. Het bijzondere is dat we voor dit project met Pranger-Rosier de finetuning hebben gedaan in een 3D-model. We zaten daarvoor elke week online via Teams bij elkaar om de clashes te bespreken en elkaar te verbeteren.

„We zaten daarvoor elke week via teams bij elkaar om de clashes te bespreken en elkaar te verbeteren. Dit is een manier van samenwerken die we nog niet eerder hebben gedaan.”

Dit is een manier van samenwerken die we nog niet eerder hebben gedaan. Meestal zitten we wat later aan tafel. Nu zijn we er vanaf het allereerste begin bij betrokken.” „Wij doen de engineering samen”, zegt Bouwstra. „Wij pakken het cv-leidingwerk op en Nijburg de luchtkanalen.” „Omdat alles gelijk uitgetekend wordt op de manier hoe het geëngineerd wordt, werkt het ook sneller en nauwkeuriger”, laat Niehof weten.

Korte lijnen

Nijburg en Pranger-Rosier Installaties zijn geen onbekenden van elkaar. „We kenden Niels de Boer, projectleider bij Nijburg die ook hier de projectleider is, al dus dat was makkelijk voor de samenwerking”, zegt Bouwstra. „Het project loopt goed door de korte lijnen.” „Dat klopt”, beaamt Niehof. „De communicatie gaat heel snel. Via Teams kunnen we snel iets bespreken. Ik kan de wijzigingen gelijk doorgeven aan Wouter Biemold, onze BIM-modelleur. Hij verwerkt het in de digitale tekening. Zo zijn we steeds actueel.” „We hebben toegang tot Dalux. Zo hoeft er geen papier meer op de bouw te zijn”, aldus Bouwstra. „In Dalux kunnen alle disciplines in 3D bekeken worden.” Nijburg werkt met autodesk. „Wij maken in Revit een IFC-model dat ingelezen kan worden in Dalux”, legt Niehof uit. „Zo komen alle disciplines bij elkaar.”

Duurzaam gebouw

Cambuur is het eerste stadion in Nederland op geothermie, oftewel aardwarmte. Het is dus een duurzaam, geheel gasloos, gebouw.

„Via Teams kunnen we snel iets bespreken. Ik kan de wijzigingen gelijk doorgeven aan Wouter Biemold, onze BIM-modelleur. Hij verwerkt het in de digitale tekening. Zo zijn we steeds actueel.”

„De gebieds wko levert warmte en koude aan het gebouw. Daar sluiten wij de installatie op aan”, zegt Bouwstra. „De installatie is een doorontwikkeling van hoe we moeten tekenen en ontwerpen in Revit”, aldus Jasper. „In de toekomst gaan we meer engineeren”, zegt De Boer. „De bedoeling is dat we meer mee gaan denken in de engineersfase met de opdrachtgever.”

Bijzonder ontwerp

„De samenwerking tussen Nijburg en Pranger-Rosier Installaties maakt het een bijzonder ontwerp”, vertelt Bouwstra. „Voor ons beiden is dit de eerste keer dat we in zo’n vroeg stadium bij elkaar zitten. En dat werkt heel goed. De locatie is ook bijzonder. De nieuwbouw van het Cambuurstadion staat in de picture bij de media. Er is veel aandacht voor. Voor de gemeente Leeuwarden is het ook een prestigeproject.”

Tekst: Carla van der Meer
