Vierkante buffervaten maken installatie wél mogelijk

Creatieve oplossing in beperkte ruimte

Bij een bedrijfsverzamelgebouw aan de Twentepoort Oost in Almelo heeft Broekhuis Technische Installaties het verwarmingssysteem met warmtepompen verzorgd. De berekeningen zijn gedaan door Aretec, groothandel voor duurzame energietechniek. Zij hebben ook de benodigde apparatuur geleverd. Het gaat om een gebouw van vier etages met een inhoud van 1.900 m2 dat wordt verwarmd met zes Midea-warmtepompen in cascade-opstelling met samen een vermogen van 180 kW. Er zijn drie vierkante buffervaten geplaatst van in totaal 1.500 liter.

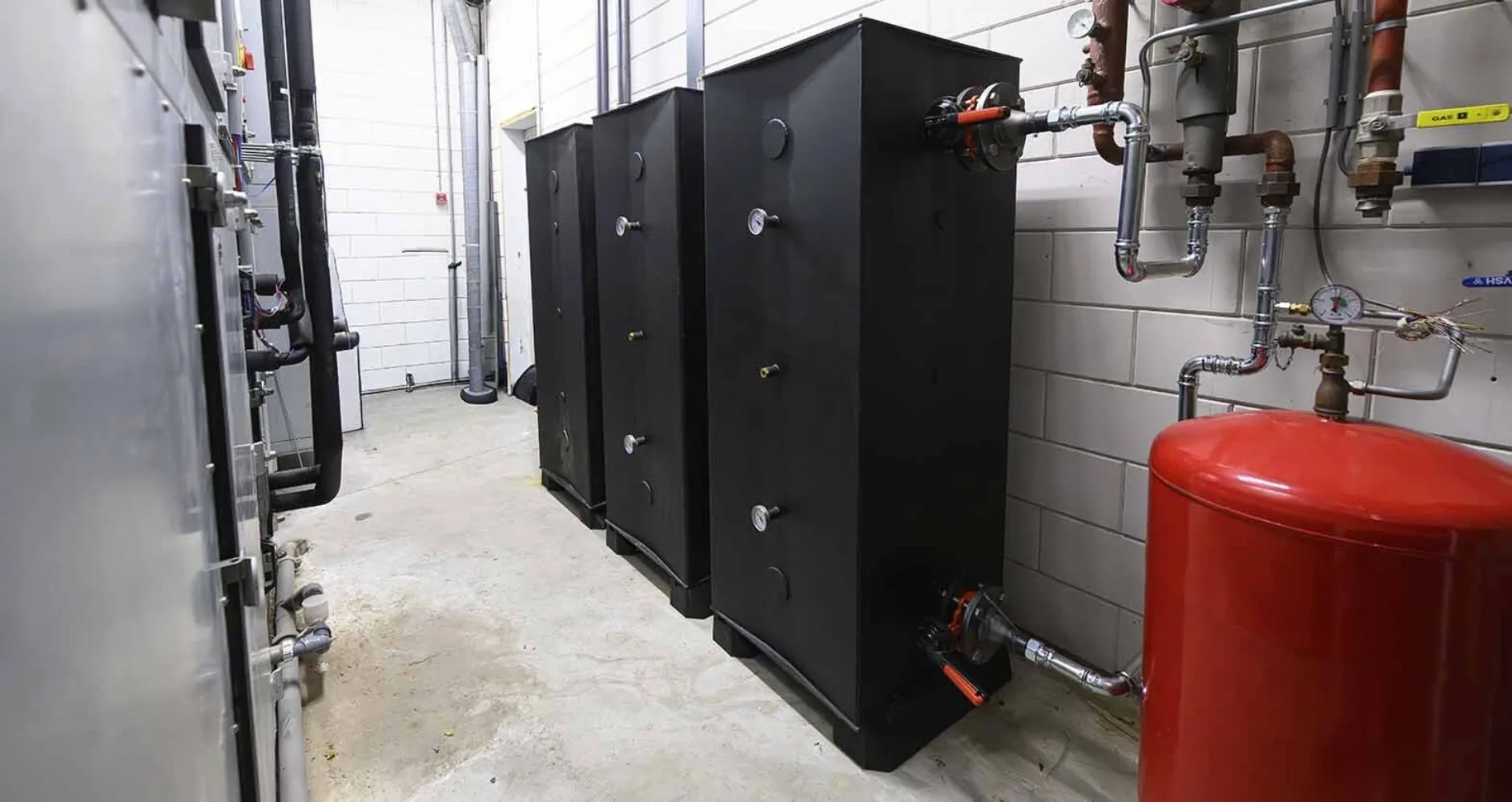

Dat het hier om vierkante buffervaten en niet om ronde gaat, maakt het project bijzonder. „We hebben voor vierkante buffervaten gekozen, omdat we met deze inhoud met ronde vaten niet uitkwamen met de ruimte. De vierkante vaten bieden meer plaats”, legt Bart Broekhuis van Broekhuis Technische Installaties uit. „De toegang tot de technische ruimte is te smal voor ronde vaten. Dan hadden we het kozijn eruit moeten breken. Dat zou heel kostbaar worden. Ook zouden ronde vaten in de binnenruimte te veel plek innemen, waardoor service en onderhoud in de knel zouden komen. De vierkante buffervaten zijn nu strak tegen de muur geplaatst. Er zaten wel haken en ogen aan deze oplossing, want met vierkante vaten heb je uiteraard een andere drukverdeling in het vat dan bij ronde. We hebben schoren in de vaten geplaatst om de druk op te vangen en om de vierkante vorm te behouden.”

Gewend aan maatwerk

Broekhuis is gewend om onderdelen op maat te maken. „Hier zijn we wel in thuis”, zegt hij lachend. „Samen met Noël Oosterling van Aretec heb ik de berekeningen gemaakt. De vierkante vaten zijn in CAD uitgetekend. Het plaatwerk komt op maat uit de lasersnijder en wordt dan in elkaar gelast. Om aan de 1.500 liter te komen, hadden we drie vierkante vaten nodig. We hebben bovendien voor de cascade-opstelling van de warmtepompen gekozen. Zo hebben we minder grote buffervaten nodig. Dat was hier ook noodzakelijk.” Het gebouw is in 2002 opgeleverd. „Toen werd het verwarmd met een gasgestookte cv-ketel van 200 kW. Die heeft nu plaatsgemaakt voor zes warmtepompen. De cv-ketel had de economische levensduur behaald en moest vervangen worden. Meteen het moment om van het gas af te gaan. Het is een prachtig gebouw en zeker de moeite waard om te investeren in de toekomst.” De zes warmtepompen zijn prefab in de werkplaats van Broekhuis Technische Installaties gebouwd en vervolgens op het dak geplaatst. „Dat werkt het makkelijkste”, geeft Broekhuis aan. „Zo ben je tijdens de bouw nergens van afhankelijk.”

Controller zelf ontwikkeld

De in cascade geplaatste warmtepompen worden aangestuurd door een Aretec-controller. „Deze controller hebben we zelf doorontwikkeld”, vertelt Jürgen Oosterling van Aretec. „Behalve toepasbaar voor woningen is deze ook toepasbaar voor de utiliteit, zoals bij dit gebouw. De controller regelt standaard drie temperatuurzones en houdt het water in het buffervat of boiler op temperatuur. Met de cascade-aansturing kunnen we de warmtepompen in deellast laten opstarten. Met de controller kunnen we thermisch bufferen op een buffer- en/of boilervat en kunnen we de ruimtetemperatuur regelen. Hierdoor kunnen we zelf eerst de energie van zonnepanelen gebruiken, voordat we dit teruggeven aan de energieprovider. Zo slaan we energie op in warmte. Tevens kunnen we met maximaal 20 °C de ingestelde temperatuur van het buffer- en/of boilervat verhogen of verlagen.”

Controller zelf ontwikkeld

De in cascade geplaatste warmtepompen worden aangestuurd door een Aretec-controller. „Deze controller hebben we zelf doorontwikkeld”, vertelt Jürgen Oosterling van Aretec. „Behalve toepasbaar voor woningen is deze ook toepasbaar voor de utiliteit, zoals bij dit gebouw. De controller regelt standaard drie temperatuurzones en houdt het water in het buffervat of boiler op temperatuur. Met de cascade-aansturing kunnen we de warmtepompen in deellast laten opstarten. Met de controller kunnen we thermisch bufferen op een buffer- en/of boilervat en kunnen we de ruimtetemperatuur regelen. Hierdoor kunnen we zelf eerst de energie van zonnepanelen gebruiken, voordat we dit teruggeven aan de energieprovider. Zo slaan we energie op in warmte. Tevens kunnen we met maximaal 20 °C de ingestelde temperatuur van het buffer- en/of boilervat verhogen of verlagen.”

Hems

„Door middel van de controller kunnen we zowel warmtepomp als cv-ketel installaties optimaliseren”, laat Jürgen Oosterling weten. Op de controller zit dus Hems (Home Energy Management System) van Aretec. „Dit systeem is voor het slim beheren van energie in gebouwen, met name bij warmtepompen” zegt Jürgen. „De controller beheert de warmtepomp, logt alle data, geeft de mogelijkheid aan de installateur om van afstand in te loggen en om slim om te gaan met energie. Bij het slim omgaan met energie valt bijvoorbeeld te denken aan de energie die overblijft van de zonnepanelen maar ook aan het anticiperen en inspelen op de energieprijzen van de volgende dag. Hierdoor kunnen we preciezer monitoren voor een beter binnen klimaat. Dit is mogelijk door ruimte-temperatuurcompensatie op de aanvoertemperatuur. Hierdoor kan de hysterese van de thermostaat veel kleiner ingesteld worden. Het is gelijk aan een klein gebouwbeheersysteem.” „De installateur kan in één scherm alle gegevens uitlezen vanaf zijn kantoor”, zegt Noël Oosterling van Aretec. „Voor kleine aanpassingen hoeft hij niet naar de het project toe. Er zit een noodmodus op. Als er iets met de warmtepompen is, dan kan overgeschakeld worden naar een noodvoorziening, bijvoorbeeld een cv-ketel.” „Mocht er een klacht zijn, dan kan de installateur op afstand anticiperen op de mogelijke oplossingen. Wij kunnen de installateur ondersteunen met service of onderhoud”, aldus Jürgen.

Geen traditionele groothandel

Aretec is geen traditionele groothandel. „We zijn lastig onder één noemer te vangen”, zegt Jürgen. „Wij zijn de technische partner voor iedere installateur, monteur, aannemer en zzp’er. We bieden zowel telefonische ondersteuning als ondersteuning op locatie en een breed scala aan diensten en producten. Zoals onder andere totaalpakketten, warmtepompen, all-electric hybride cv-ketels, thuisbatterijen, gereedschappen en inbedrijfstellingen. We denken met de installateur mee en helpen mee om problemen op te lossen. Zoals hier met vierkante buffervaten. We ontwikkelen zelf ook.”

„We vinden het eveneens belangrijk om klanten bij projecten te assisteren”, laat Noël weten. „Om die reden bieden we zowel technische tekeningen, zodat de installateurs weten hoe ze het project moeten installeren en naar volledigheid kunnen volbrengen, en 3D-tekeningen, zodat installateurs invulling kunnen geven aan de technische ruimte.” „We doen ook Learning on the job, om zo onze klanten te assisteren en op te leiden”, aldus Jürgen. „We zijn dus heel breed georiënteerd. Tevens hebben we, vanuit onze jarenlange ervaring, gemerkt dat het verduurzamen van projecten echt begint bij een mentaliteitsverandering van eindgebruikers. Want zoals veel installateurs al lang inzien, is verduurzamen niet prijziger of langduriger. En daarom bieden we ook services aan om de technische specificaties of verduurzaming van projecten tot in de fijne kneepjes uit te leggen aan eindgebruikers, zodat installateurs, monteurs, aannemers en zzp’er hun passie kunnen uitoefenen in het aanbieden en installeren van duurzame projecten.” Aretec is een familiebedrijf. Waar vader, moeder, zoon en dochter in werken. Verder werken er nog twee monteurs. „We denken met alle partijen mee”, zegt Jürgen. „We zijn ook altijd bereikbaar voor de klanten. Eveneens op basis van mijn eigen belevenis, weet ik hoe prettig het is, dat als je op een klus vragen hebt, er meteen gereageerd wordt met de juiste antwoorden en aanwijzingen. Daarom is onze mindset ook: vragen zijn goud. Want deze zijn gerelateerd aan de toekomst waaraan je bouwt. Aansluitend verzorgen onze klanten het gehele traject voor de eindgebruikers van prachtige projecten, zoals ook deze van Bart Broekhuis. Wij van Aretec zijn in deze projecten slechts present voor de ondersteuning en in sommige gevallen als richtinggevende technische partner. Terugkerend naar Bart Broekhuis, kijken we vol vreugde terug op een lange en avontuurlijke relatie, met diverse interessante en vernieuwende projecten, zoals projecten met betrekking tot de verwarming van zwembaden, vernuftige vloerverwarming en grotere gebouwen. Natuurlijk kijken we ook positief naar de toekomst en zien we ernaar uit om Bart ook bij zijn volgende projecten te mogen ondersteunen.”
