Niet-alledaagse toepassing voor DAB circulatiepomp in speciale skid Bakker Klimaat

De circulatiepompen van DAB worden breed ingezet voor het verpompen van water in woningen, utiliteitsgebouwen en de agrarische sector. DAB biedt oplossingen voor verwarming, koeling en airconditioning. Ook voor minder voor de hand liggende toepassingen, zoals het drogen van zaden door middel van gecontroleerde luchtcirculatie, worden de pompen van DAB succesvol ingezet.

DAB werkt daarvoor al een tijdje samen met Seed Processing Holland. Aan de specialist in zaadtechnologie levert DAB circulatiepompen voor in droogwanden. Hierin worden groentezaden via een speciale methode gedroogd op een duurzame manier met minder energieverbruik. Het droogproces levert herbruikbare energie op, die voor andere doeleinden te gebruiken is.

Tot voor kort bouwde de zaadverwerker in Enkhuizen de installatie voor de droogwanden zelf. Recent heeft het bedrijf de handen ineengeslagen met specialist Bakker Klimaat in Zwaagdijk-Oost, dat bekend staat om zijn expertise in maatwerk klimaatoplossingen. De bedrijven wisselen kennis en kunde uit om tot nog geavanceerdere installaties te komen.

Wereldwijd inzetten

Als ervaren engineer van complexe systemen bouwt Bakker Klimaat nu in opdracht drie speciale skids in de eigen werkplaats. Voor de eerste skid is de testperiode in juli 2025 afgerond. Het internationale zaadverwerkende bedrijf heeft het systeem inmiddels in gebruik genomen en is er zo enthousiast over dat Seed Processing de installaties wereldwijd wil gaan inzetten. Goed nieuws voor Bakker Klimaat en DAB Pumps. Zij vervullen zo een sleutelrol in de wereldwijde uitrol van deze innovatieve droogmethode.

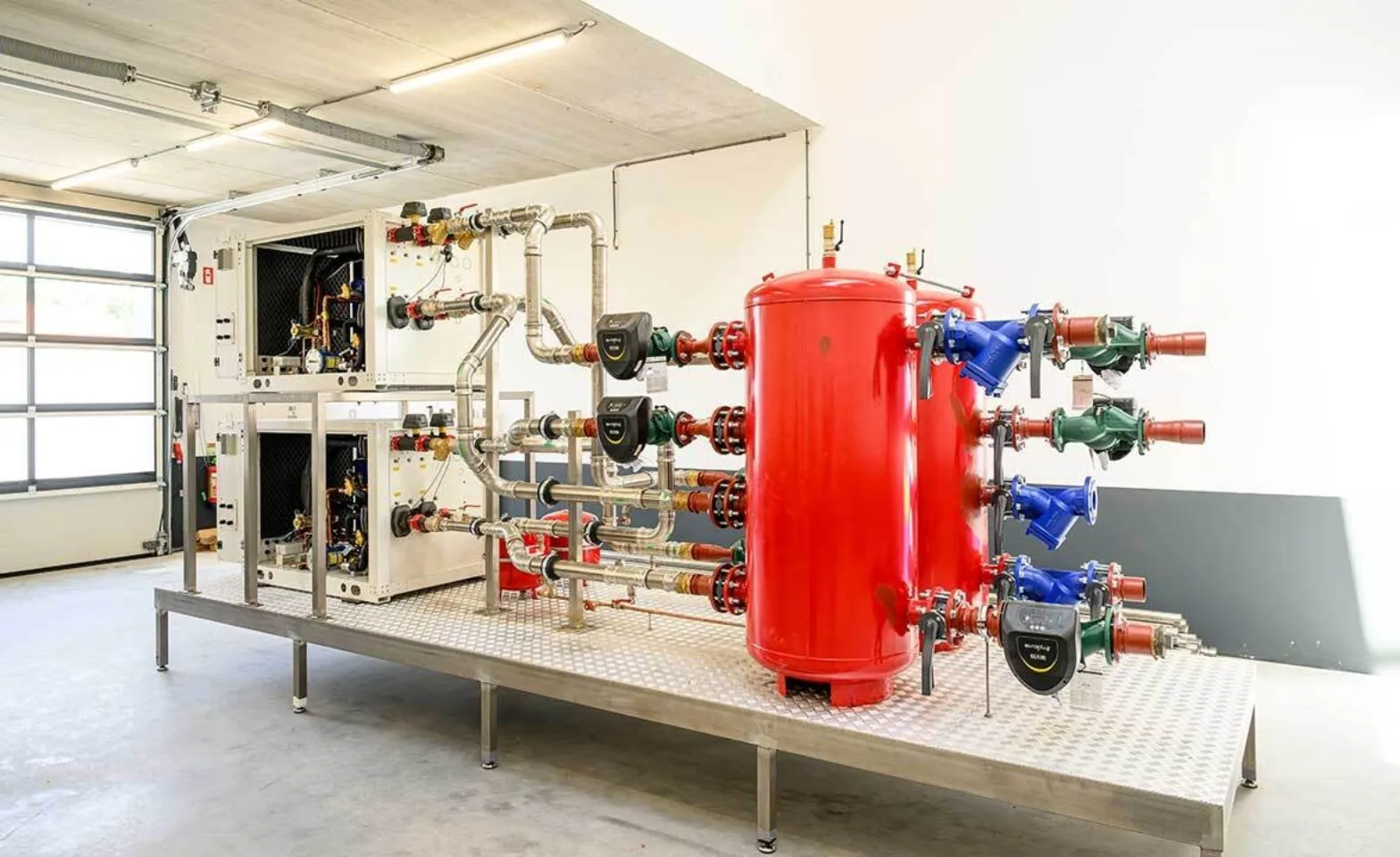

De door Bakker Klimaat ontworpen skid is 6 meter lang, 1.60 meter breed en weegt zo’n 2,5 ton exclusief water. Hij is opgebouwd uit twee warmtepompen, twee roestvrijstalen buffervaten en zestien Evoplus circulatiepompen van DAB, inclusief het aansluitvermogen. Op de skid zelf zitten er zeven, de rest is ingebouwd in de droogwanden.

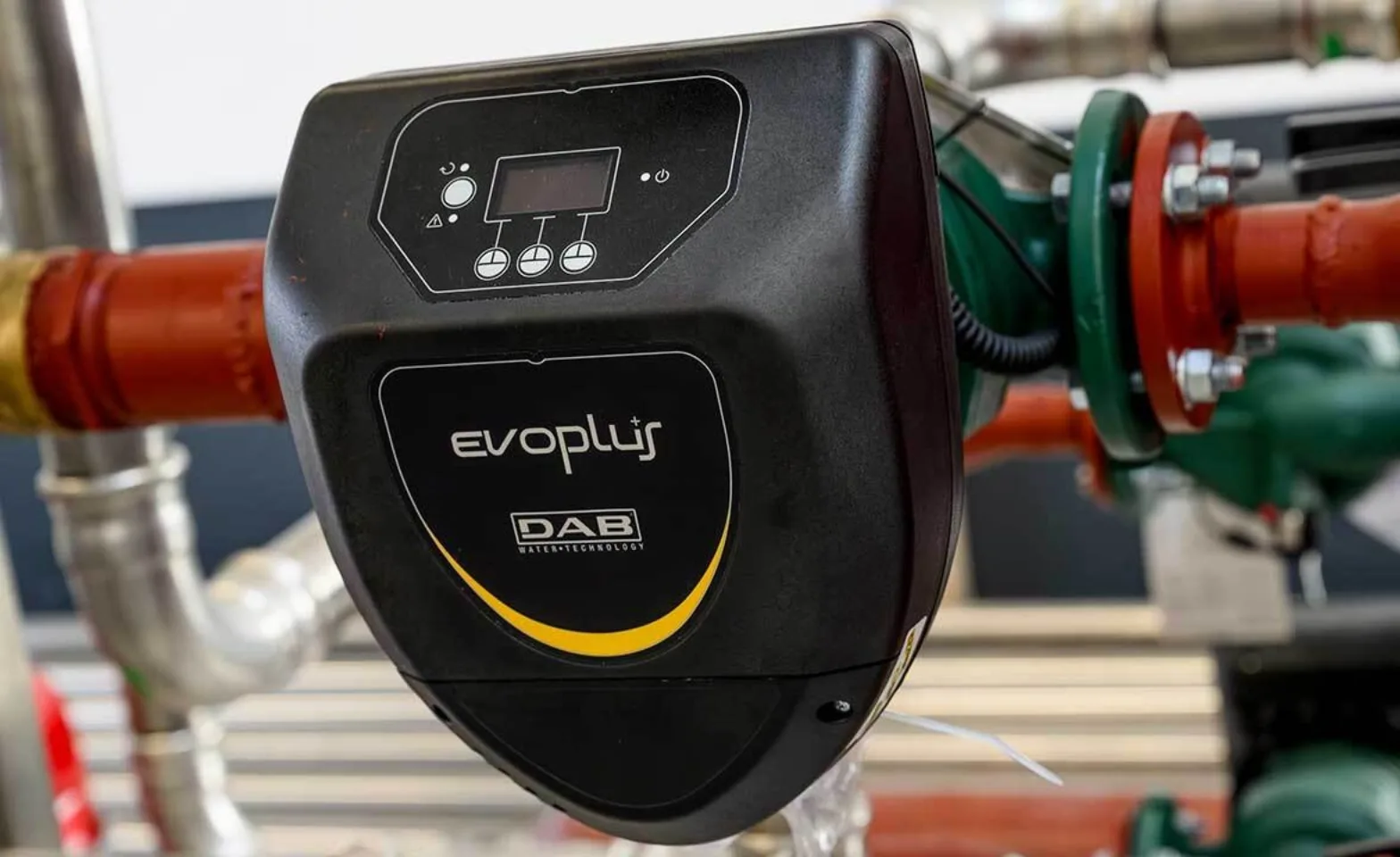

De Evoplus circulatiepompen van DAB zorgen voor een betrouwbare en efficiënte circulatie van water voor zowel verwarming als koeling. Ze zijn stil, duurzaam en ruimtebesparend door hun hoge prestatie, energiezuinige werking en modulaire opbouw.

De installatie heeft een koude en een warme kant. Hoe meer energie er aan de koude kant in wordt gestopt, hoe hoger het rendement is aan de warme kant, legt Senior Engineer Rob Hazes uit. De koude kant wordt bij deze installatie voornamelijk gebruikt om de zaden te drogen. Met kou wordt condens gecreëerd, dus vocht uit de lucht gehaald. Dat levert energie op.

Aantal uitdagingen

Rob Hazes vertelt dat Bakker Klimaat bij deze specifieke toepassing voor een aantal uitdagingen stond. Er moest rekening worden gehouden met een beperkt beschikbaar oppervlak. Het is gelukt om alle essentiële componenten in een efficiënte en compacte skid te integreren.

Aan de koude kant stroomt water door een wisselaar en verdampt gas (R454B) onder nul graden. Het proceswater voor het droogproces moet -4 graden Celsius zijn. Daarom moet het water beveiligd worden tegen invriezen, anders zou de machine binnenin stuk kunnen vriezen. Daarvoor is glycol nodig, zoals antivries in het ruitensproeisysteem van een auto. De Evoplus circulatiepompen zijn bestand tegen een glycolgehalte van maximaal 30%.

Maar in de voedingsmiddelenindustrie mag geen toxisch glycol worden gebruikt. Propyleen, een non-toxic glycol, zou dan mogelijk zijn maar dit maakt het water stroperig waardoor de pomp heel groot zou moeten zijn en veel energie zou gebruiken. Niet wenselijk dus in een duurzaam systeem.

De oplossing is gevonden in een non-toxic ethyleen. Daarin zit een gepatenteerd additief dat voorkomt dat het ethyleen bij het verwarmen wordt afgebroken in toxische stoffen. Dat geeft winst in pompenergie en warmteoverdrachtsenergie van 20 procent.

Nog een uitdaging was het koudemiddel, de drager die nodig is om energie te onttrekken uit in dit geval water. Dat moet een GWP (Global Warming Potential) hebben onder 500. Daarmee is het systeem ook na 2030 gecertificeerd. Bakker Klimaat koos voor R545B, een milieuvriendelijke, niet-giftige en niet-licht-ontvlambare (A2L Koudemiddel) vervanging van R32 met goede thermodynamische eigenschappen.

Een andere grote uitdaging in de huidige tijd is het vinden van technisch personeel. Bakker Klimaat bouwt de installatie in de werkplaats en sluit de kant-en-klare skid direct aan in de fabriekshal. Voor de klant is het een plug-and-play installatie, die in werking treedt met een druk op de knop.

Isolatiehuls beperkt warmteverlies

Alle leidingen en koppelingen van de skid worden dampdicht geïsoleerd. DAB levert de circulatiepompen standaard met een isolatiehuls. Deze beperkt warmteverlies tijdens de werking van de pomp tot een minimum. Dankzij de isolatiehuls blijft de temperatuur van de vloeistof beter behouden en ook dat voorkomt onnodig energieverbruik. Dit is niet alleen gunstig voor het milieu, maar ook voor de portemonnee van eindgebruikers en installateurs die streven naar duurzame oplossingen. Bovendien draagt de isolatiehuls bij aan het beperken van condensvorming rondom de pomp, wat de installatie beschermt en onderhoudskosten kan verminderen. De isolatiehuls kan eenvoudig worden verwijderd voor onderhoud of inspectie.

Bakker Klimaat kwam voor de circulatiepompen bij de Evoplus van DAB uit omdat deze zelfstandig kunnen op- en afschakelen naar rato van de benodigde snelheid van het water. Op vol vermogen kunnen de externe pompen 7 liter water per seconde rondpompen. Ze zijn daarom zeer goed geschikt om de weerstanden van de wisselaars en de glycol te overwinnen.

‘Deze pompen zijn heel goed toepasbaar voor dit soort projecten. Ze gaan tot 110 en tot lager dan -10 graden Celsius en kunnen tot 16 bar druk aan’, zegt accountmanager Jeannine Mendes van DAB. ‘Ook zit op de pompen van DAB standaard een modbus waarmee het systeem op afstand kan worden uitgelezen, dus je kunt digitaal de druk en snelheid van het water controleren en storingen zien, en het kan op afstand in bedrijf gesteld worden. Het DAB Dconnect-besturingssysteem kan maximaal acht pompen tegelijk aan. De modbus is ook compatibel met andere gebouwbeheersystemen.’

‘DAB levert goede service en ondersteuning’

Daarnaast biedt DAB Pumps servicecontracten voor preventief onderhoud en een snelle service bij storingen. Door periodiek onderhoud en tijdige interventies minimaliseert DAB onverwachte uitval en maximaliseert DAB de levensduur van de pompen. Zo is de klant verzekerd van een efficiënte en betrouwbare installatie met een optimale bedrijfscapaciteit.

DAB heeft volgens Rob Hazes bevestigd dat de afdichtingsrubbers tegen de additieven kunnen die in het non-toxic ethyleen zitten. ‘Het is heel belangrijk dat ik de garantie heb gekregen dat dit zo toepasbaar is.’ Het grootste voordeel van DAB vindt Bakker Klimaat dan ook de goede service en ondersteuning. En daarnaast de prijs-kwaliteitverhouding.

Jeannine Mendes: ‘De markt staat best onder druk waardoor de prijs natuurlijk een rol speelt. Voor ons gaat het ook om het gemak voor de klant, bij het installeren en in het gebruik. DAB komt altijd met technische producten die gebruiksvriendelijk zijn én van goede kwaliteit. Daarom houden we de productie in eigen hand.’
