Goed legplan is basis voor vloerverwarmingssysteem

„Voordat we met het legplan kunnen beginnen, hebben we eerst aanvullende informatie nodig van de installateur”, zegt Chloë Haring, medewerkster verkoop en marketing bij Robot Vloerverwarming. „Ook als de groothandel bij ons komt met een aanvraag voor een legplan, nemen we altijd contact op met de installateur. Dat hoeft de groothandel dus niet voor ons te doen. Dat is onze service.” „Eén van de uitgangspunten voor een optimaal legplan is het bestek. Ook het formaat van de tekening is belangrijk”, vervolgt Vervat. „Dat moet een CAD-bestand zijn. Er zijn vele wegen die een tekening kunnen genereren, maar het moet wel autoCAD gerelateerd zijn.”

Pasklare oplossing

De medewerkers van Robot gaan vervolgens met de verkregen gegevens aan de slag om de ruimtes te berekenen. „Er moeten transportleidingen naar de diverse ruimtes”, legt Vervat uit. „Verder moet de benodigde capaciteit berekend worden. Na goedkeuring van de installateur gaat het legplan en het offertevoorstel naar de groothandel. Die verkoopt aan de installateur het complete pakket, zoals de verdelers, buizen, isolatie en naregeling. We bieden zowel de installateur als de groothandel pasklare oplossingen aan. We denken met hen mee om een zo optimaal mogelijk systeem te ontwerpen.”

Van woonhuis tot appartementencomplex

Robot Vloerverwarming verzorgt alle soorten projecten, van een woonhuis tot aan een appartementencomplex. „Een van onze lopende projecten is een villa in het Westland”, zegt Vervat. „In de villa ligt 160 m2 vloerverwarming, met in totaal 1.200 meter buis, verdeeld over 16 groepen, waarbij twee verdelers van 8 groepen gebruikt zijn. Op het legplan van de villa staat uiteraard de leidingloop, groepenindeling, hartafstanden en inregelstanden van de ventielen vermeld.”

Minder materiaal nodig

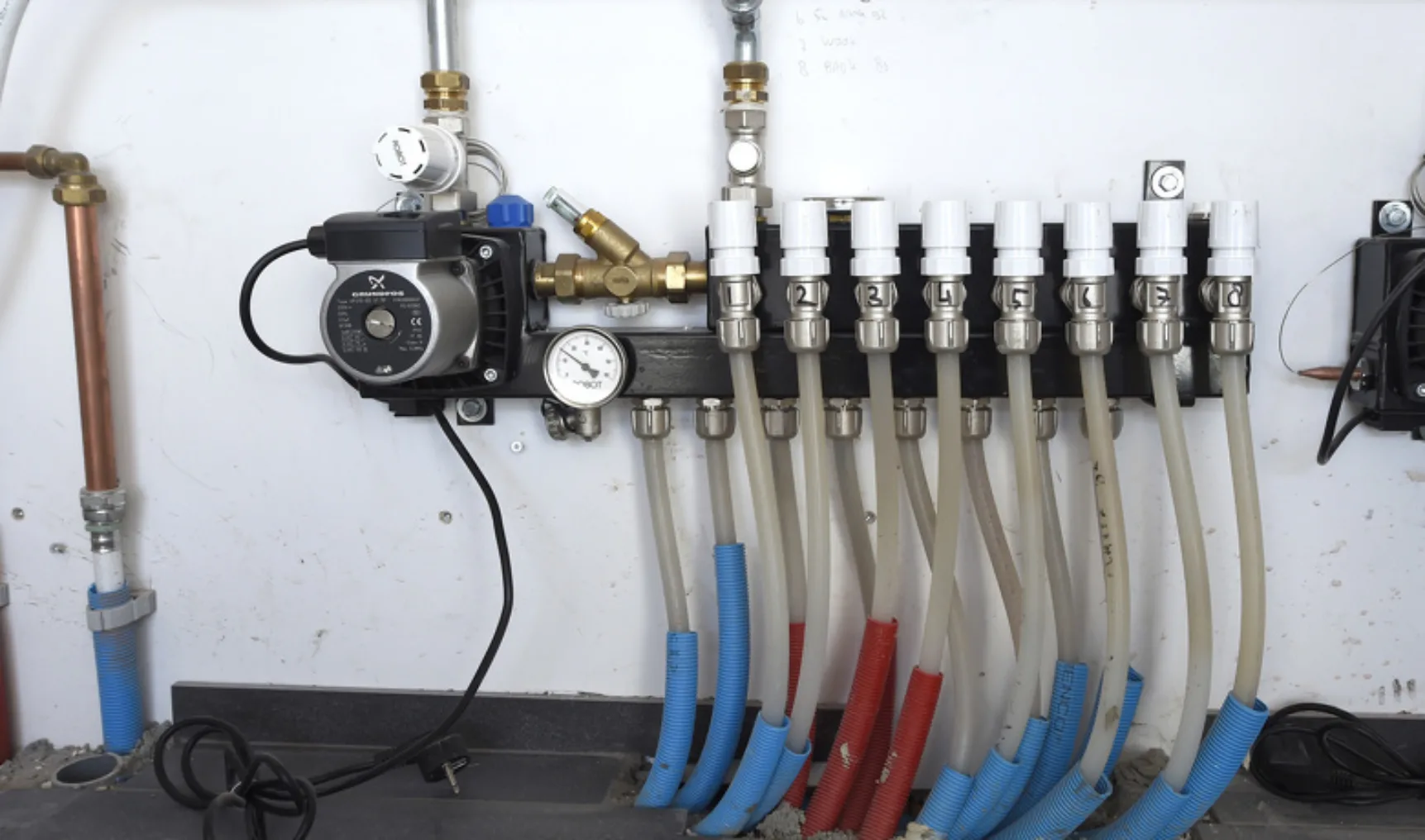

Een legplan heeft als voordeel dat er minder afval van buis is, waardoor er minder buis nodig is. „Zo kun je van te voren precies te bepalen hoeveel materiaal benodigd is”, geeft Haring aan. „Ook weten we op voorhand hoeveel liter water over de verdeler loopt, zodat we de capaciteit kunnen bepalen en hierbij de juiste verdeler kunnen kiezen. De leidinglengtes zijn per groep zoveel mogelijk gelijk. In dit project hebben we twee LTV-verdelers met een energiezuinige A-label pomp gekozen.”

Warmtebron bepaalt selectie verdeler

Robot bekijkt per situatie welke verdeler het meest geschikt is. Vaak wordt op basis van de warmtebron de selectie van de verdeler bepaald. In dit project is de warmtebron een HR cv-ketel. De warmte is per groep in en na te regelen. De badkamer moet bijvoorbeeld met 22 graden Celsius lekker warm zijn, terwijl de klant de slaapkamers op een lagere temperatuur wil hebben, zo rond de 18 graden Celsius. „We hebben hier speciale naregelingen voor, zowel bedraad als draadloos”, aldus Vervat. „Bij het genoemde project hebben we het transport naar de slaapkamers, opgelost door in de woonkamer een lus te leggen. Zo wordt voorkomen dat er koude stroken in de woonkamer ontstaan. De leidingen lopen namelijk van de verdelers, die in de bijkeuken zitten, door de woonkamer naar de slaapkamers. We hebben de transportleidingen naar de slaapkamers uit elkaar getrokken, en hier een lus tussen gelegd. Daarvoor was wel een extra groep nodig, maar zo ontstaat er geen koude zone in de woonkamer.”

Achillespees zoeken

In het voortraject is het belangrijk om na te vragen hoe het systeem uitgevoerd moet gaan worden. Is dit via een tackerplaat, draadstaalmat met folie of frezen. Ook is het belangrijk om te weten of het alleen om verwarmen gaat, of om verwarmen én koelen. Dat heeft met de stroomcapaciteit te maken. Koud water heeft een hogere weerstand dan warm water. Bij het legplan is dat cruciaal, want als er ook gekoeld moet worden, moet het legplan hierop aangepast worden. „Hoe meer informatie beschikbaar is in het voortraject hoe beter de afhandeling is”, laat Vervat weten. „Dat staat of valt met het eerste gesprek. We zoeken de achillespees van het project en we bieden een passende oplossing. We denken mee met de klant.”

Expertise is prettig

„Het leuke is dat naar aanleiding van dit project, Van de Laar Loodgieters uit De Lier een tweede woonhuisproject weer bij ons heeft aangebracht”, laat Vervat weten. „We passen de laatste vijf jaar de verdelers en materialen van Robot Vloerverwarming toe in onze projecten”, aldus Ted van de Laar van Van de Laar Loodgieters. „Het zijn goede materialen met een goede prijs-kwaliteitverhouding. Dat Robot het legplan maakt, is een goede aanvulling. Wij hebben zelf ook heel wat kennis, maar soms is het toch prettig om er expertise bij te zoeken, zodat we zeker weten dat we voldoende dekking hebben. De villa heeft in de woonkamer grote glasgevels. Met het legplan van Robot weten we nu zeker dat we bij deze glasgevels een goede dekking hebben. De buizen liggen daar op een aangepaste hartafstand om voldoende capaciteit te leveren. Bij dit project wordt de temperatuur in alle ruimtes afzonderlijk geregeld. Dat is ook wenselijk, want het hele huis is voorzien van vloerverwarming. Bij andere projecten zien we nog wel eens dat er in de woonkamer vloerverwarming is, en dat de slaapkamers met radiatoren verwarmd worden. Robot heeft voor een volgend project van ons ook al weer een legplan getekend. Het gaat hier om een woonhuis dat verbouwd wordt. De dekvloer gaat eraf, zodat de vloerverwarmingsbuizen gelegd kunnen worden.”

Steuntje in de rug

Robot Vloerverwarming maakt legplannen voor individuele woningen, maar ook voor woningbouw en utiliteitsprojecten. Onlangs zijn er legplanen gemaakt voor een nieuwbouwappartementencomplex van 148 appartementen in Groningen. „We ontzorgen de groothandels en de installateur. Ze kunnen altijd op ons terugvallen”, zegt Haring. „We geven een steuntje in de rug. Het is leuk om te zien dat installateurs en groothandels waarvoor we projecten hebben gedaan, weer bij ons terugkomen bij een volgend project.” Het bedrijf levert haar producten via landelijke en regionale groothandels.
