Elektrische veiligheid is een aparte tak van sport

Conduct is uitgegroeid tot een kenniscentrum op het gebied van bliksem- en overspanningsbeveiliging. Een totaalleverancier die met de juiste oplossing komt en voor zowel de pv-installateur als de installateur die de bliksembeveiliging installeert, haar meerwaarde heeft bewezen.

Mis

Pieter Kremer, directeur van Conduct: “Het aanleggen of het aanpassen van installaties die te maken met elektrische veiligheid vraagt om specialistische kennis. Het verbinden en koppelen van systemen kan bij foutief installeren leiden tot fatale gevolgen. Anders gezegd, als het fout gaat, gaat het ook goed fout. En dat willen we niet alleen voorkomen, dat is ook te voorkomen. Mits de benodigde componenten op de juiste wijze worden geïnstalleerd. En daar gaat het in nog teveel gevallen nog wel eens mis.”
Overspanning beveiliging is geen bliksembeveiliging. Welk type afleider is nodig en hoe zit het met de aarding? Er komt heel wat bij kijken.

”Je kan niet alles voor zijn, maar je kan wel de risico’s tot een minimum beperken”

Een voorbeeld: Daar waar een potentiaal vereffening wordt gemaakt tussen de uitwendige bliksem beveiligingsinstallatie en de aardinginstallatie dient een Dehn Type I afleider te worden geplaatst, meestal in het AC circuit (de HVK) en op de DC (zonnepaneel) bekabeling vanaf het dak. Wel kan het voorkomen dat door de aanwezigheid van gevoelige componenten in de HVK óf direct gevoede apparatuur vanuit de HVK ook Type II vereist is. In deze situatie wordt gebruik gemaakt van een combi-afleider DEHNventil. De onderverdelers worden voorzien van Type II DEHNguard afleiders. (Voor meer informatie over de meeste recente ontwikkelingen en nieuwste producten/toepassingen: www.conduct.nl)

Verbazingwekkend

We hadden het al even over de toepassing van de juiste componenten en materialen. “Het is soms verbazingwekkend hoe het met de bekabeling is geregeld. Kabels behoren in een buis of goot gelegd te worden waarbij draadgoot de voorkeur verdient aangezien condensvorming in buis (overeenkomstig NEN1010:2015 522.3.2) afgevloeid moet kunnen worden. Draadgoot is dus de ideale oplossing een en daarvoor ontwikkelde Conduct het corrosiebestendige RoofSupport® systeem op basis van UV bestendige daksteunen. Dit is voor de installateur makkelijk en de eindgebruiker krijgt daarmee een duurzame installatie want bij de zogenaamde “mix and match” systemen … de gebruikte koppelingen, als ze al gebruikt zijn … een kabelgoot, als die er al ligt… aansluiting van RVS op koper? … Het lijkt wel eens of er niet goed over is nagedacht of men heeft een en ander vanuit het kostenaspect achterwege gelaten of niet goed gedaan. Dat is niet alleen nadelig voor de aangelegde installatie en getuigt van een korte termijnvisie, maar kan ook om deze reden leiden tot problemen en/of ongelukken die gemakkelijk zijn te voorkomen.”

“Conduct is uitgegroeid tot een kenniscentrum op het gebied van bliksem- en overspanningsbeveiliging”

Pieter Kremer: “Elektrische veiligheid is een aparte tak van sport. Gelukkig neemt het besef toe dat gebruikmaken van de expertise van de specialist een meerwaarde biedt. Zowel voor de betrokken installateurs als de eindgebruikers. Voorkomen van ongelukken en vergroten van de veiligheid moet altijd de prioriteit hebben, maar het voorkomen van schade is ook om andere redenen van belang. Uitval van systemen heeft ook in economische zin grote gevolgen, denk maar eens aan data- of distributiecentra. Je kan niet alles voor zijn, maar je kan wel de risico’s tot een minimum beperken.”

Project

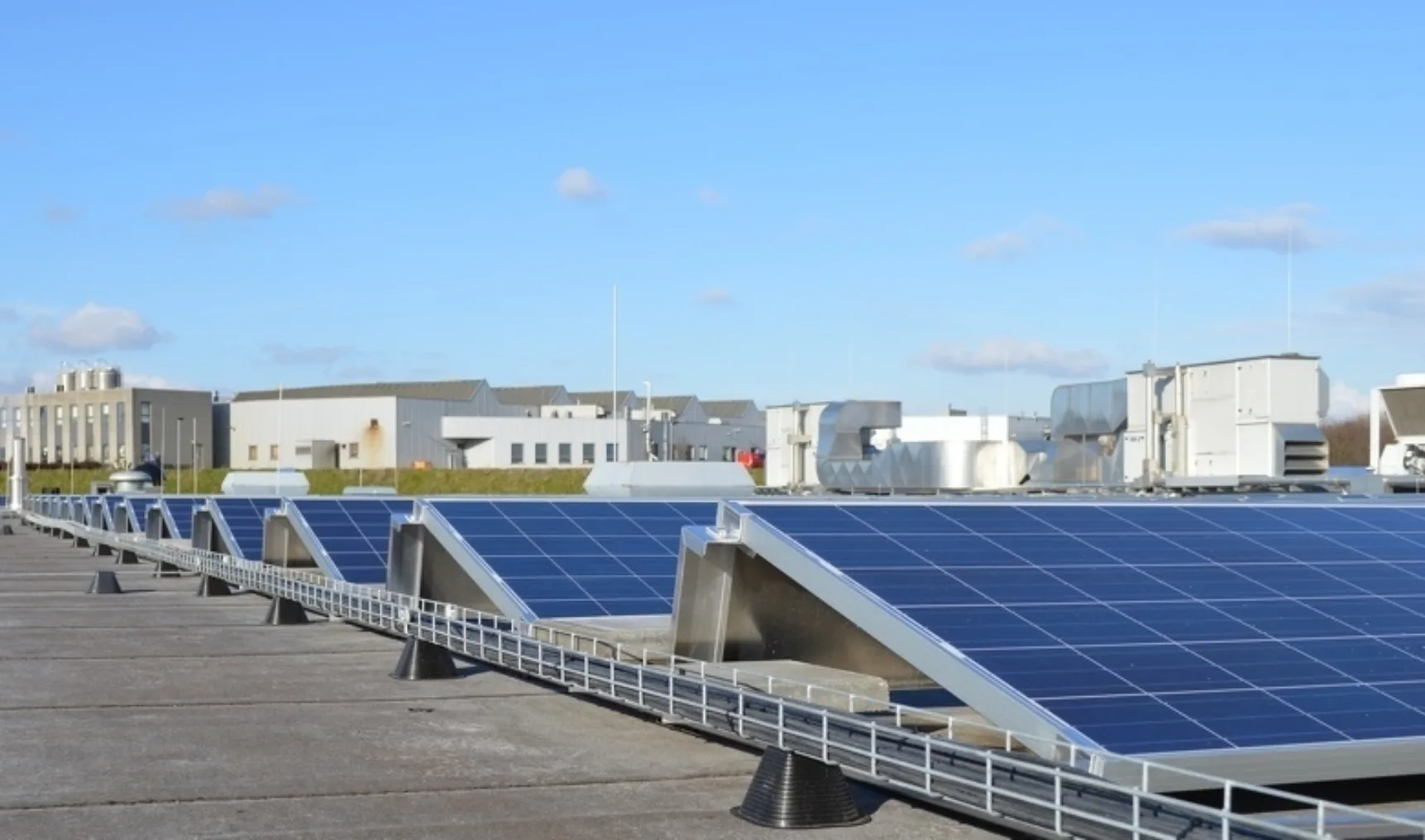

Als voorbeeld project is ASR verzekeringen te Utrecht te noemen. Dit betreft een project waar de synergie is gezocht tussen de PV installatie (ENECO installatiebedrijven) en de bliksembeveiligingsinstallatie (NAB bliksembeveiliging) zoals deze is aangelegd overeenkomstig NEN62305. Er is hier keurig rekening gehouden met het geometrisch model overeenkomstig LPL3 van deze norm. Tevens is hier goed te zien dat de bliksembeveiliging is vereffend aan het RoofSupport kabelgootsysteem en de PV installatie. Als hier de bliksem inslaat zijn de mensen in het gebouw veilig. Er is ook (overeenkomstig NEN62305) rekening gehouden met de zonering. Dat wil zeggen: ook met de overspanningsbeveiligingen vanuit de PV installatie is keurig rekening gehouden.
